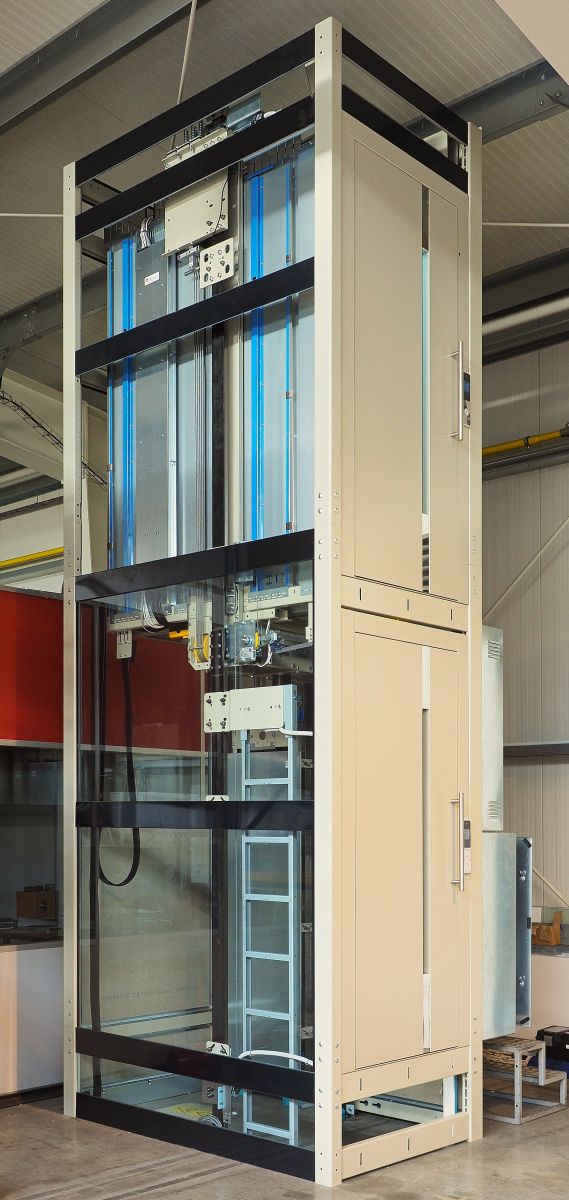

Konstrukce LC Beta

• Montáž vč. výplní cca 4h na 1 poschodí

• Revoluční řešení krytí vodorovných profilů šachty z materiálu PLALAM


• Montáž výplní zevnitř i zvenku šachty


• Prioritně určené pro skleněnou výplň, variantně pro sádrovláknité desky fermacell

• 100% kompatibilita s LC výtahy

LC Konstrukce LC Beta ( do nosnosti výtahu Q = 650kg )

Zhotovení konstrukcí:

• Certifikovaná (certifikát č. 2498-CPR-436), celkově montovaná/svařovaná, ocelová konstrukce z tenkostěnných profilů umožňující přenos sil od výtahu.

• Určené pro vnitřní prostředí do nosnosti Q = 650 kg.


• Vyhotovení šachty / materiál konstrukce: EXC2 / Oceĺ S235JR, S355JR, otevřené ohýbané profily


• Barevné vyhotovení: nátěr podle RAL / tloušťka  50 mm (standard RAL 7032)


• Kotvení konstrukce v úrovni prohlubně, nástupiště a v hlavě šachty v nástupištích a v hlavě šachty pomocí ocelových kotev do betonu

Revoluční řešení krytí vodorovných profilů šachty

• Krycí materiál vodorovných profilů - PLALAM (pozinkovaný plech + PVC film + ochranný film)


• Variantně – nerezová ocel podle požadavku

Barevné vyhotovení krytí vodorovných profilů šachty viz. vzory níže

Barevné vyhotovení krytí svislých profilů šachty viz. vzory níže

LC colours

Příplatkové barvy LC; základní barva je RAL 7032 (bez příplatku)

 
Výplň konstrukce – LC Beta a) laminované bezpečnostní sklo

Výplň konstrukce-vrstvené (laminované) bezpečnostní sklo 4+4+0,76mm

• osazení skla do zasklívacího systému LC s antivibračním těsněním

• jednoduchá a velmi kompaktní instalace do zasklívacího profilu


• montáž výplní zvenku šachty i zevnitř


• vyhotovení skla – čiré, barevné, mléčné matné

• Další variantou výplně jsou sádrovláknité desky fermacell

• Sádrovláknité desky fermacell jsou zatřídění dle ČSN EN 13 501-1 A2 – s1 d0


• Požadavky jsou doloženy Evropským technickým schválením ETA -03/0050


• Zkouška mechanické pevnosti dle ČSN EN 81-20:2015 (Inspekční certifikát I-63-0126/16/ZZ/T)


Součást dodávky

• Dodávka ocelové konstrukce dle odsouhlaseného výkresu vyhotovení šachty


• Dodávka výplně konstrukce


• Konečná prováděcí dokumentace, statické posouzení k náhledu na projekčním oddělení firmy

• Atesty materiálů


• Prohlášení o vlastnostech výrobku dle ČSN EN 1090-1+A1, ČSN EN 1090-2

Montáž

• Termín dodání cca 5/6 týdnů od zaměřaní a podpisu kupní smlouvy (a dle volných výrobních kapacit)


• Doba montáže ocelové konstrukce: 2 poschodí = 1 den


• Montáž výplní 4 poschodí = 1 den

LC Konstrukce Beta - příklady vyhotovení u LC výtahů
