LC MAXI



Lanový výtah bez strojovny



Jak výtah funguje:
  • Stroj je umístěn přímo v šachtě
  • Kabina výtahu je zavěšena na lanech
  • Výtahový stroj pohání kabinu přes trakční kladku
  • Váha kabiny a nákladu je vyrovnána protizávažím
  • Nepotřebuje strojovnu šetří místo
 Kam se hodí
  • Do objektů, kde není místo pro strojovnu
  • Do omezených prostor
  • Památkové budovy
  • Bytové domy
  • Firemní sídla
  • Budovy s vyšším počtem jízd denně
Parametry
  • Nosnosti od 350 do 1050 kg (2000 kg)
  • Rychlost 1,0 m/s až 1,6 m/s
  • Počet stanic od 2 do 12
  • Maximální zdvih 35 m
  • Dveře šířky 700mm až 900mm
  • Bezpřevodový stroj
  • Kabina od 950x1100mm do 1100x2100mm
  • Šachta od 1450x1470mm do 1650x2450mm

Výhody
  • Výrazná úspora místa
  • Tichý provoz výtahu
  • Nižší spotřeba elektrické energie díky vysoce účinným bezpřevodovým strojům
  • Dlouhá životnost díky pozinkovaným dílům
  • Ocelová lana vydrží až 2x déle než pásy
  • Výtah je dálkově monitorován (LC monitoring 365) - lze jej sledovat odkudkoliv a některé problémy vyřešit i na dálku

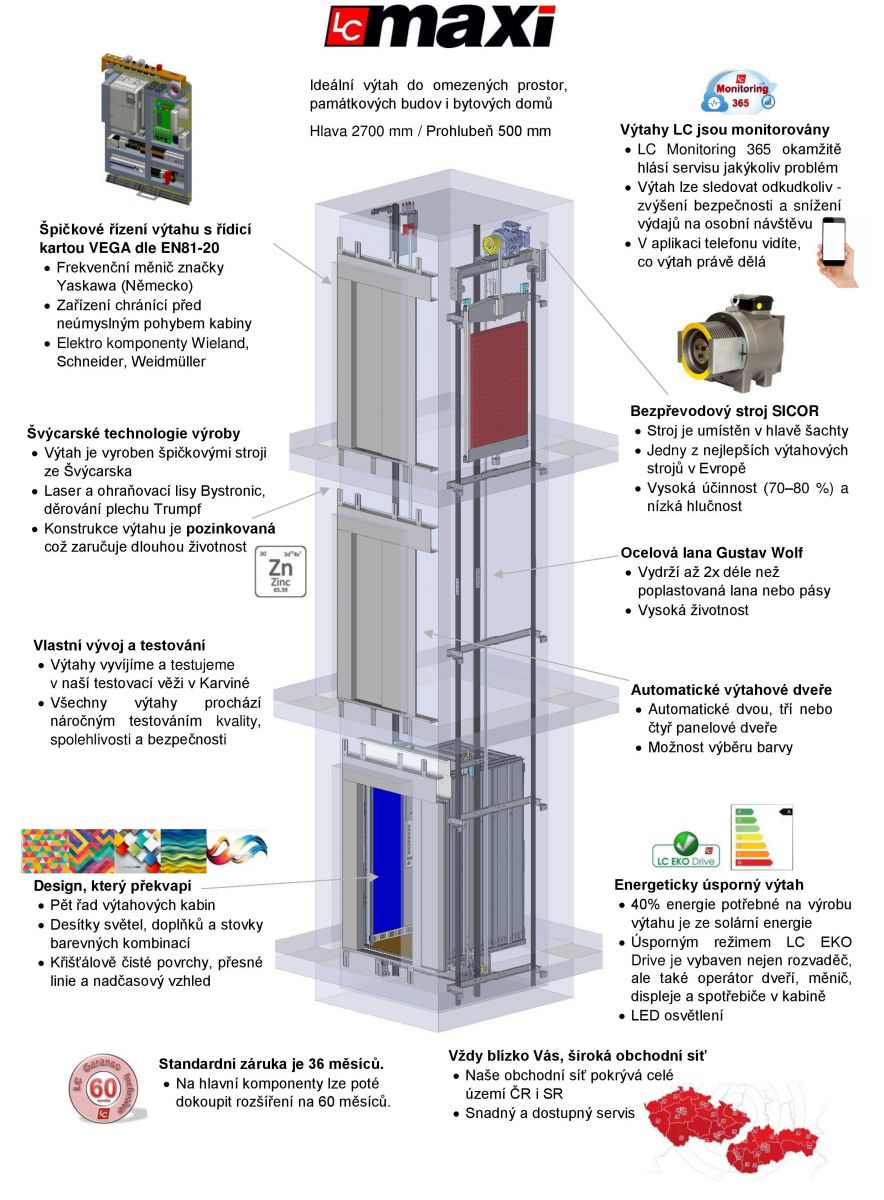

 Model výtahu



 Tabulka parametrů LC MAXI

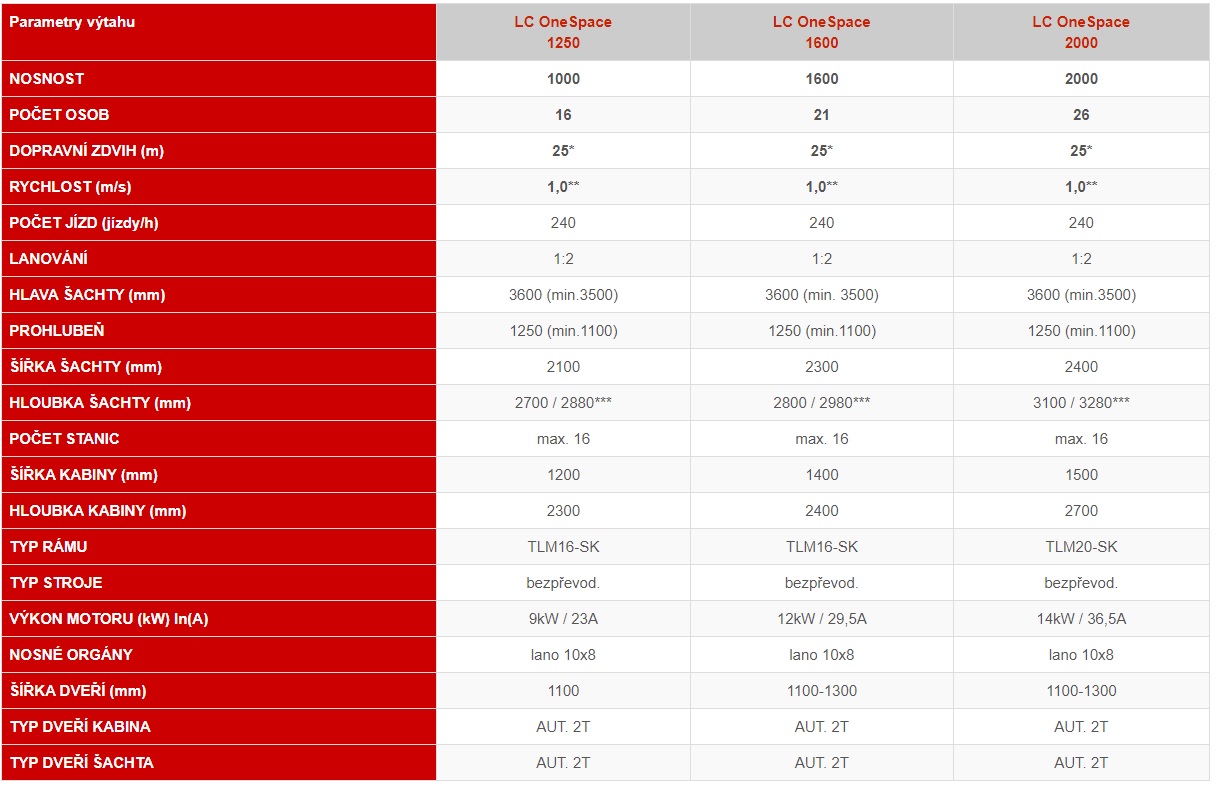

 Tabulka parametrů LC OneSpace



 *v případě vyššího zdvihu, prosím kontaktujte obchodní oddělení LC pro bližší informace
**jmenovitá rychlost 1,0 m/s je standardní, maximální jmenovitá rychlost je 1,6 m/s
***Průchozí varianta


Pro Projektanty

Stáhněte si rychle a jednoduše naše podklady pro Váš projekt. Veškeré naše výkresy a řešení lanových i hydraulických výtahů jsou v souladu s nejnovějšími normami pro výtahy. Nemusíte to kreslit pokaždé znovu!

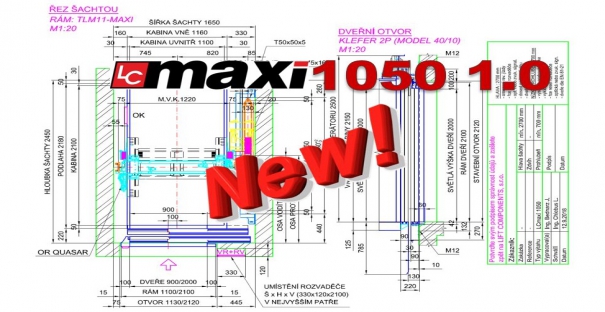

Výkresy a řezy šachtou LC DoubleSpace v PDF a DWG ke stažení ZDE.



Soubory ke stažení



LC MAXI 350
  • Nosnost 350 kg
  • Rychlost 1 m/s
  • Počet osob 4
  • Kabina 900x1100 mm
  • Šachta 1450x1470 mm
> více informací
LC MAXI 450
  • Nosnost 450 kg
  • Rychlost 1 m/s
  • Počet osob 6
  • Kabina 1000x1250 mm
  • Šachta 1550x1620 mm
> více informací
LC MAXI 650
  • Nosnost 650 kg
  • Rychlost 1 m/s
  • Počet osob 8
  • Kabina 1100x1400 mm
  • Šachta 1600x1770 mm
> více informací
LC MAXI 1050
  • Nosnost 1050 kg
  • Rychlost 1,0 m/s
  • Počet osob 14
  • Kabina 1100x2100 mm
  • Šachta 1650x2450 mm
> více informací
LC MAXI 1275
  • Nosnost 1275 kg
  • Rychlost 1,0 m/s
  • Počet osob 17
  • Kabina 1200x2300 mm
  • Šachta 1950x2860 mm
> více informací
LC OneSpace 1600
  • Nosnost 1600 kg
  • Rychlost 1,0 m/s
  • Počet osob 21
  • Kabina 1400x2400 mm
  • Šachta 2300x2800 mm
> více informací
LC OneSpace 2000
  • Nosnost 2000 kg
  • Rychlost 1,0 m/s
  • Počet osob 26
  • Kabina 1500x2700 mm
  • Šachta 2400x3100 mm
> více informací
