Konstrukce LC Alfa

Montované konstrukce šachet výtahů LC Alfa A1 a A2 - pro výtahy do 650kg



Hlavní přednosti montované konstrukce LC Alfa:

  • Nadčasový design konstrukce

  • Certifikovaná výroba dle ČSN EN 1090-1+A1, ČSN EN 1090-2

  • Jednoduchá a rychlá montáž bez svařování na místě instalace

  • Žádné broušení a hluk při montáži

  • Dodané jako stavebnice s velkou přesností jednotlivých dílů


Provedení konstrukce

  • Certifikovaná (certifikát č. 2498-CPR-436), celkově montovaná/šroubovaná ocelová konstrukce z tenkostěnných profilů umožňující přenos sil od výtahu

  • Určené pro vnitřní prostředí
  • Vyhotovení šachty / materiál konstrukce: EXC2 / Ocel S235JR, S355JR, otevřené ohýbané profily
  • Barevné vyhotovení: Nátěr dle RAL / tloušťka 50 mm (standard RAL 7032)
  • Konstrukce kotvená v úrovni prohlubně nebo nástupiště
  • V nástupištích a v hlavě šachty pomocí ocelových kotev do betonu





Výplň konstrukce – LC Alfa A1

·        Výplň konstrukce-vrstvené (laminované bezpečnostní sklo 4+4+0,76mm)

·        skla vsazená do systému z nerezové oceli

·        jednoduchá a velmi kompaktní instalace do nerezového profilu – vodorovná příčka, lakovaného  profilu – svislý nosník konstrukce

·        bez přiznání hrany skla

·         vyhotovení skla – čiré, barevné, pískované







Výplň konstrukce – LC Alfa A2

·        Výplň konstrukce-vrstvené (laminované bezpečnostní sklo 4+4+0,76mm)

·        skla vsazená mezi profily konstrukce

·        jednoduchá instalace do kotevních „L“ segmentů s přiznáním hrany skla po obvodu. Nátěr dle RAL

·        provedení skla – čiré, barevné, pískované





Součást dodávky

  • Dodávka ocelové konstrukce dle odsouhlaseného výkresu vyhotovení šachty
  • Konečná provozní dokumentace včetně statického posouzení
  • Atesty materiálů
  • Prohlášení o vlastnostech výrobku dle ČSN EN 1090-1+A1, ČSN EN 1090-2


Montáž

  • Termín dodání cca 5/6 týdnů od zaměření a podpisu kupní smlouvy (a podle volných výrobních kapacit)
  • Doba montáže ocelové konstrukce 1 poschodí = 1 den
  • Montáž výplní 3 poschodí = 1 den





LC Konstrukce LC Alfa A1, A2

příklady provedení





























LC colours
Příplatkové barvy LC; základní barva je RAL 7032 (bez příplatku)







Připravujeme:

Konstrukce
LC Beta B1 - pro LC HYDRO (MI) – zejména pro modernizace, výtahy do 500 kg
LC Beta B2 – pro LC Double Zero, strojovna vedle šachty – zejména pro modernizace, výtahy do 500 kg

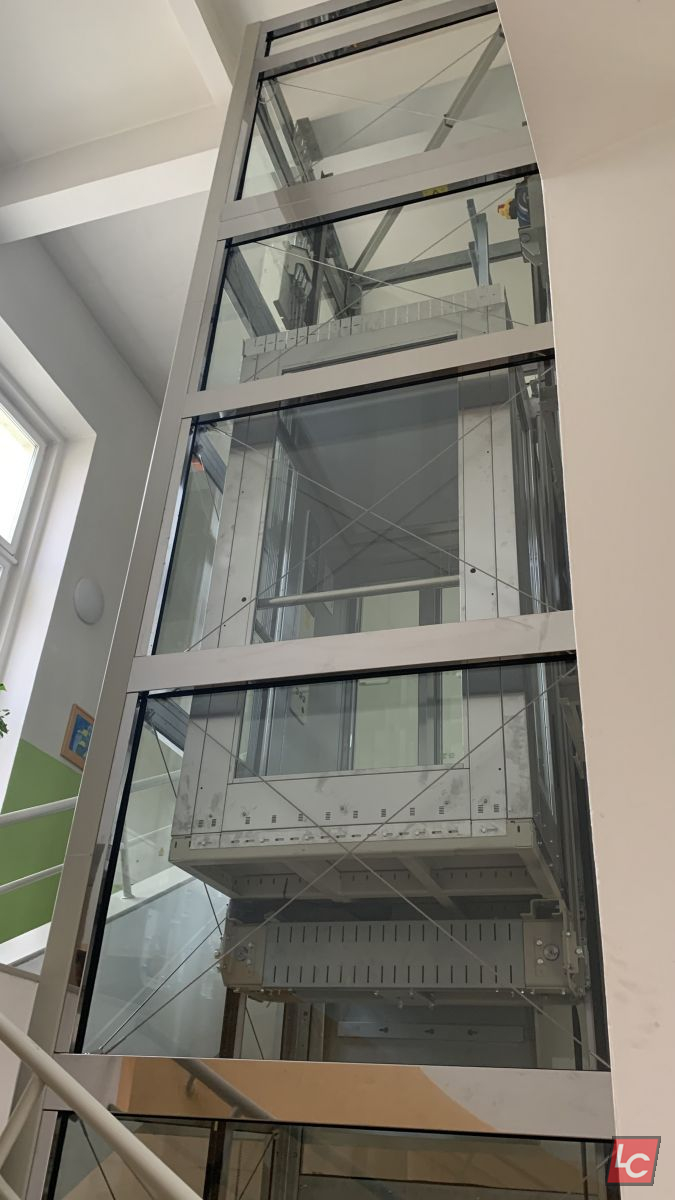

Galerie realizací
